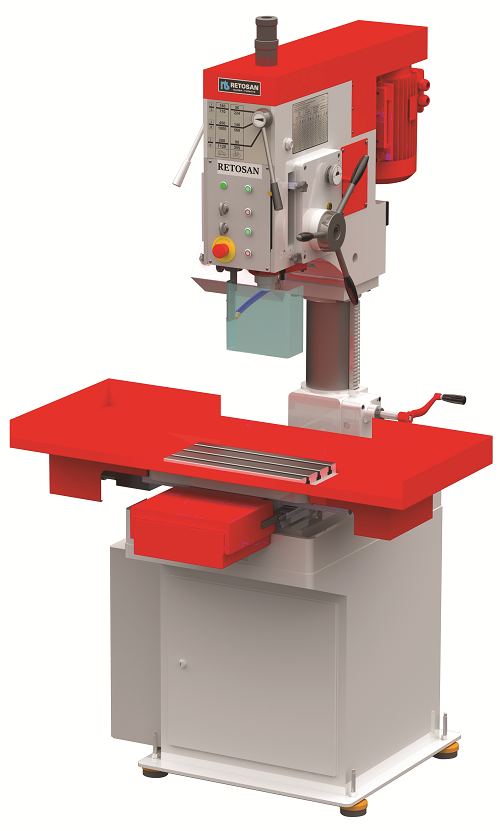

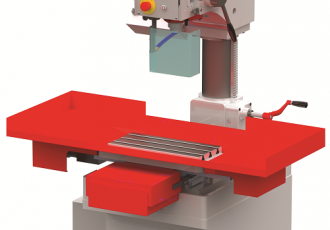

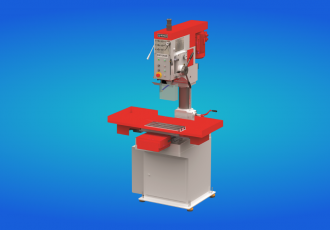

RKM35 NC - Otomatik Matkap ve Kılavuz Çekme Tezgahı


Ürün Açıklaması

  • Seri üretim ve çoklu delik delme işlemlerinde verimli, etkin ve ekonomik çözüm sunar.
  • Yüksek performanslı matkap tezgahının hız kutusu altı çıkışlı olarak tasarlanmıştır.
  • Motor ile hız kutusu arasındaki seri değiştirilebilir kayış-kasnak sistemi ile 12 devir elde edilir.
  • Rijid yataklanmış iş mili ile yüksek hassasiyet sağlanır.
  • Elektromanyetik kavrama ile otomatik ilerleme mevcuttur.
  • Kılavuz çekme işleminde mastar vida ve somun ile otomatik ilerleme sağlar.
  • Hassas ayarlanabilir delik derinliği için otomatik stop bulunur.
  • Hareketli eksenlerde hassas bilyalı lineer kızaklar ve vidalı miller mevcuttur.
  • Yüksek hızlı servo motorlar ile hassas pozisyonlama sağlanır.
  • Ön yüze yerleştirilmiş kuman emniyetli ve kolay kullanım sağlar.
  • Program saklamak mümkündür.
  • Ayak pedalı ile çalıştırılabilir.

Kılavuz çekme kapasitesi M30
İş mili koniği MK 4
İlerleme (elektromanyetik kavrama ile) 0,1-0,2-0,3 mm/dev
İş mili devirleri 56-560 dev/dak
İş mili devirleri 180-1800 dev/dak
Delme kursu 160 mm
Kılavuz çekme kursu 90 mm
İş mili sütun arası 305 mm
iş mili tabla arası 210-600 mm
Tabla hareket alanı X eksen: 350 mm
Tabla hareket alanı Y eksen: 240 mm
sütun çapı 140 mm
ana motor gücü 2,2 KW
X eksen servo motoru 0,4 KW, 1,3 Nm
Y eksen servo motoru 0,4 KW, 1,3 Nm
Eksen hareket hızları 10 m/dak
Soğutma sıvısı motor gücü 0,09 KW
Tezgahın boyutları 1400x1280x2250 mm
Tezgahın ağırlığı 600 kg
