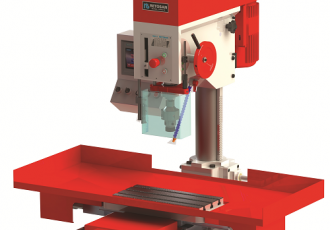

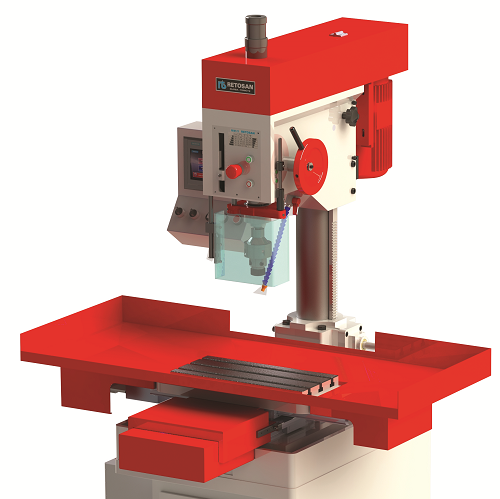

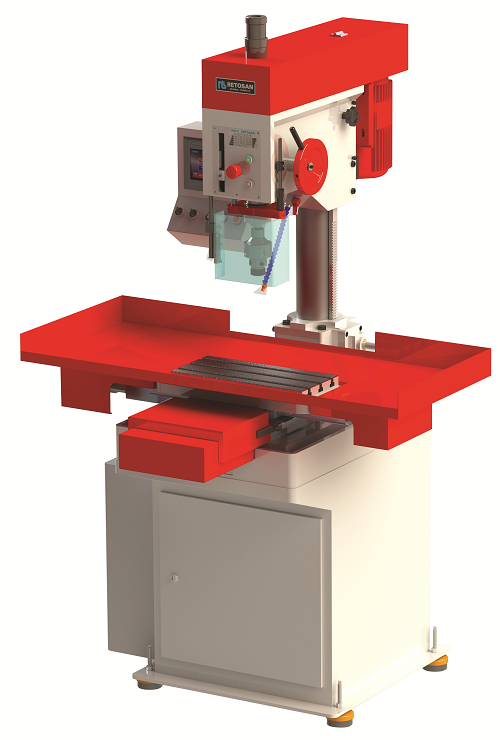

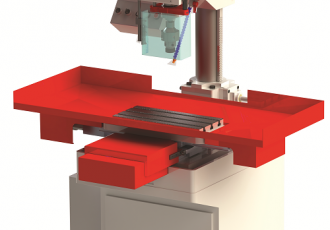

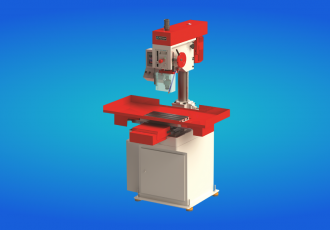

RKM23 NC - Otomatik Kılavuz Çekme Tezgahı


Ürün Açıklaması

  • Seri üretim ve çoklu kılavuz çekme işlemlerinde verimli, etkin ve ekonomik çözüm sunar.
  • İlerleme mastar vida ve somun ile otomatik olarak gerçekleşir.
  • 5 kademeli kasnak ile geniş devir aralığında çalışma imkanı sağlar.
  • Tezgah merkez kaçıklıklarını tolere eden kılavuz başlığı ile donatılmıştır.
  • Tork ayarı ve emniyet siviciyle takım kırılmasını önlenir.
  • Proximity siviç yardımıyla belirlenen diş derinliğinde iş mili otomatik olarak ters döner.
  • Proximity siviç yardımıyla belirlenen diş derinliğinde iş mili otomatik olarak ters döner.
  • Yüksek hızlı servo motorlar ile hassas pozisyonlama sağlanır.
  • Ön yüze yerleştirilmiş kumanda emniyetli ve kolay kullanım sağlar. Program saklamak mümkündür.
  • Ayak pedalı mevcuttur.

Kılavuz Çekme Kapasitesi St60 çeliğe: M3-M20
Kılavuz Çekme Kapasitesi Pirinç: M30x1,5
Delik Delme Kapasitesi  28 mm
İş Mili Koniği 3MK
İlerleme Mastar vida ve somun ile
İş Mili Devirleri 120-200-350-580-1000 dev/dak
Kılavuz Çekme Kursu 90 mm
Delme Kursu 120 mm
İş Mili Sütun Arası 90-460 mm
İş Mili Tabla Arası 260 mm
İş Tablası Alanı 440x200 mm
Tabla Hareketi X eksen: 350 mm
Tabla Hareketi Y eksen: 240 mm
Sütun Çapı 110 mm
Ana Motor Gücü 1,1 KW
X Eksen Servo Motoru 0,4 KW 1,3 Nm
Y Eksen Servo Motoru 0,4 KW 1,3 Nm
Eksen Hareket Hızları 4 m/dak
Soğutma Sıvısı Motor Gücü 0,09 KW
Tezgahın Boyutları 1330x1120x2010 mm
Tezgahın Ağırlığı 400 kg
